带式输送机用液压卷带装置
　　随着带式输送机应用不断增加，要求卷带回收快速、高效和安全可靠。采取人工方式回收时，定尺剪断皮带，人工拉出，人工折叠，人工抬上运输车，送回皮带仓，劳动强度大，很费力费时，且造成人员巨大浪费。

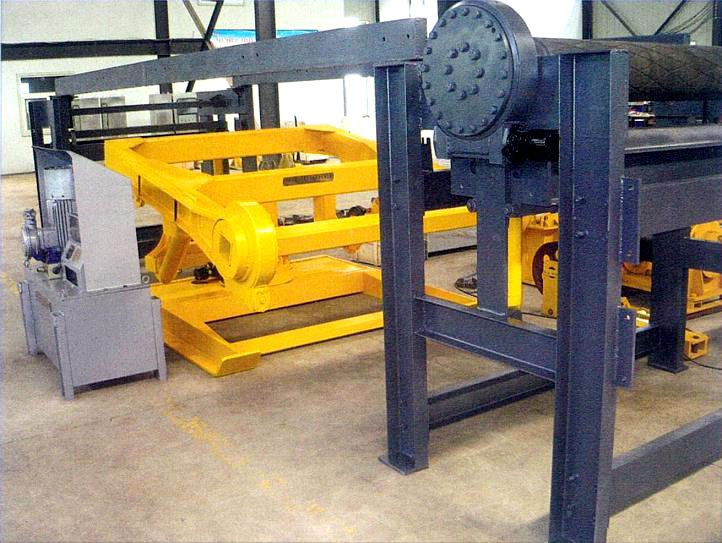

　　带式输送机液压卷带装置又叫液压收放带装置，是用液压作为动力进行压带、卷带、抽带及带卷的装车，实现了皮带回收的机械化操作，减少了人工成本，降低了劳动强度，缩短了工作时间，提高了工作效率和工作安全性。本装置结构坚固，安装方便、操作简单、维护成本低、占用空间小，适应井下的工作环境。本装置也可用于地面皮带的安装和回收。
　　由于设计合理，液压卷带装置的可靠性高，故障率低，即使需要对卷带装置进行维护也可以在皮带机不停机的情况下进行，更不需要将卷带装置提到井上维修，降低了维护成本，保证了皮带机的工作时间。

技术参数
　　1、产品型号、基本参数：

标记示例：
表示：大卷带宽度为2000mm，卷带总功率为22kW，其型号标记为JY2000／22型。

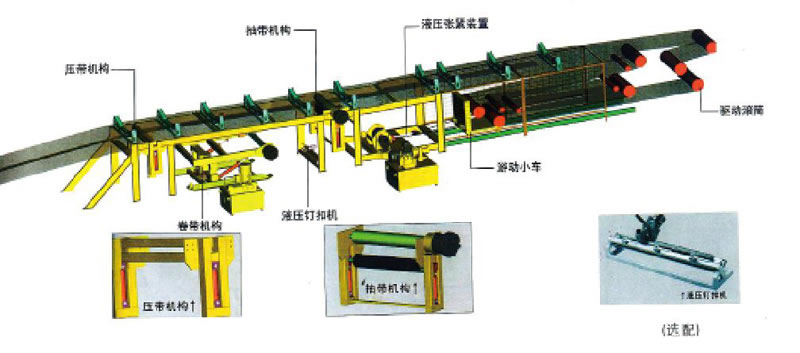

工作过程

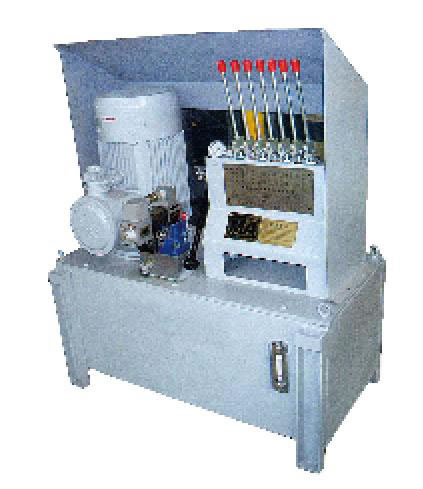

　　1、用磁力启动器启动液压站用手动控制阀控制压带机构将皮带一端压紧。同时控制抽带机构，将皮带夹在上下滚筒之间。
　　2、放松皮带张紧机构，使拉紧小车松开皮带。手动控制阀控制抽带机构的液压马达驱动固定辊，通过固定辊和活动辊的摩擦力抽拉皮带，将有皮带接头的皮带停在收放带机架中间。

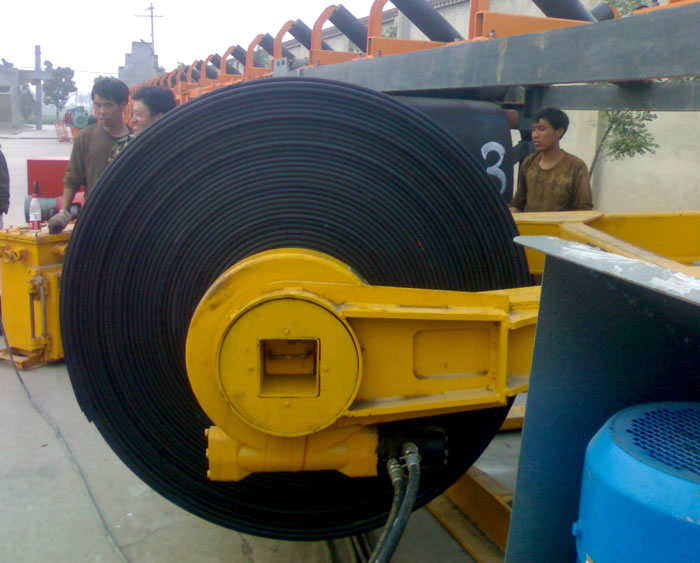

　　3、拆开皮带接头，将皮带断头安装在卷带机上。控制卷带机进行顺时针卷带。  当皮带卷至回收长度时停止卷带机构，将皮带接头拆开，用皮带扣将抽带机构和压带机构之间的皮带断头连接。

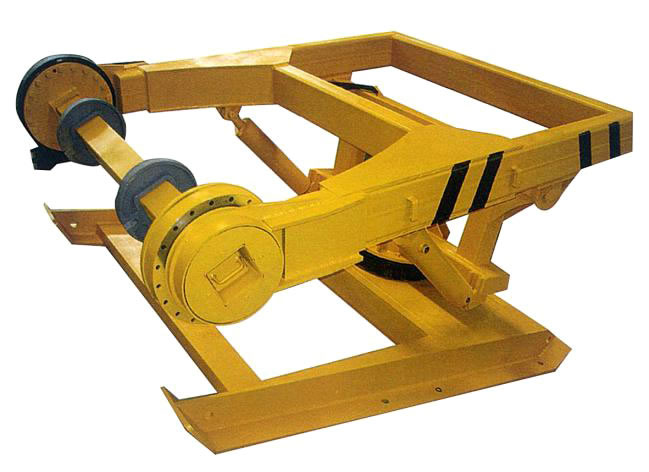

　　4、松开压带机构及抽带机构。  操作卷带机构带动支架旋转与输送机成垂直位置，将卷好的皮带放上运输车。
