B168皮带秤实物校验装置
  • 产品名称:B168皮带秤实物校验装置
  • 产品编号:EMCB1608002
  • 产品概括:
  • 使用精度:
  • 详情介绍

  24小时***服务:400-688-2588

  eaccor-B168皮带秤实物校验装置
  产品说明:eaccor-B168型电子皮带秤实物校验装置是一种高精度静态电子秤,专门为在线校准检定皮带秤设计的。实物检测系统使过去复杂、费时、费力的皮带秤实物检测和标定工作变得简单、快捷和可靠。
  eaccor-B160型电子皮带秤实物校验装置是一种高精度静态电子秤,专门为在线校准检定皮带秤设计的。实物检测系统使过去复杂、费时、费力的皮带秤实物检测和标定工作变得简单、快捷和可靠。
  电子皮带秤实物校验装置系统中料斗的容积,取决于安装皮带秤的输送机的输送能力, 根据原电力部 [1993]457号文件规定:用实煤校验时,检验的煤量不小于输煤皮带运行时***大小时累计量的2%。
  为了保证电子皮带秤实物校验装置的准确度,校验装置本身应配有自检砝码(即标准器),便于随时校验。砝码配置根据电力部JJG(电力)02-96 检定规程:检定用标准砝码的***小量值为1t,或为***大称量的50%,两者中应取其大者,其余部分可用任何其它的恒定载荷来替代。标准砝码准确度为M11级。
  该装置除了作为对皮带秤进行标定的设备外,还可作为煤炭、矿石、粮食、水泥等散状物料的计量设备。




  工作原理:
  实物检测装置的工作原理是当胶带输送机上的物料经过电子皮带秤称量后进人称重料斗,支撑称重料仓的四只称重传感器,将产生与物料重量值成正比的电信号输出,该输出信号进入以微处理器控制的称重显示仪表,称重显示仪表将信号进行放大、处理,显示出实际重量数。经过称量后物料通过出料设备返回到输送系统中去。将实物检测装置与皮带秤所显示的物料重量进行比较,从而达到校验皮带秤的目的。上述称量方法是物料先经过皮带秤,后通过料斗秤进行称重。物料也可预先通过料斗秤进行称重,再经过皮带秤称量。采用哪一种方法,将根据现场情况确定。

  为了保证实物检测装置的准确性,该装置配有标准砝码,用于自身精度的核准。通常在检测前,通过安装在称重料仓上砝码提升机,将标准砝码提起,称重仪表将显示提起砝码的重量。显示值应与砝码值相同,否则,将对称重显示仪表进行修正。砝码提升机是通过可编程控制器进行程序控制升降,也可通过操作台进行手动控制升降。

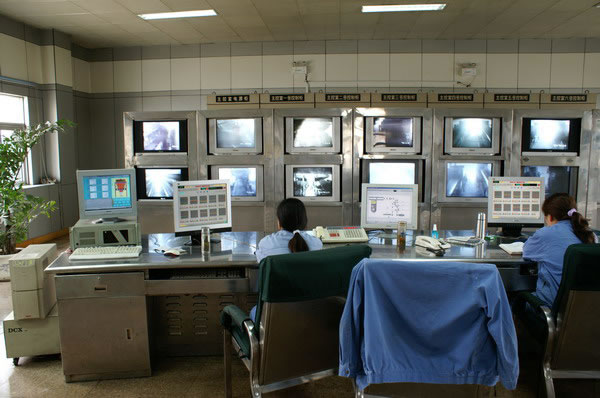

  为了提高系统的自动化程度,可选用计算机对称重仪表、皮带秤仪表以及可编程控制器进行双向通讯,对其进行管理,使其称重、校准自动进行。采用启捷专用的AUTO-MAT(自动物料校准)软件,可以自动修正皮带秤的间隔值,使皮带秤仪表的显示值与称重显示仪表的显示值相同,以避免人为操作误差的产生。在计算机屏幕上,可完成料斗秤、皮带秤的称重以及砝码的升降,并可动态模拟上述工作过程。

  另外,皮带秤在正常工作期间,工控计算机可实时监视皮带秤的运行状态,记录运行输送物料的曲线,打印各种有关报表,打印格式可根据要求完成,包括班报、日报、简报、季报、年报。

  工作过程:
  系统工作过程主要有两种方式:
  一、实际物料经过进料口进入料仓后,称重显示仪表输出重量显示,记录该显示重量作为校验皮带秤的参考重量,打开放料门,此标准物料将流向安装有电子皮带秤的下级输送带,用于校准电子皮带秤。
  二、物料通过安装有电子皮带秤的输送带,先经过电子皮带秤称量,后将实际物料经过进料口送入料仓,称重显示仪表输出重量显示,记录该显示重量作为校验皮带秤的参考重量,再打开放料门,此物料将流向下级输送带。

  系统特点:
  · 系统综合精度:0.05%
  · 称重料仓可以在现有的缓冲仓上改进,也可以进行全新的设计
  · 称重传感器选用桥式结构安装,不需限位
  · 数字式仪表,精度高、稳定性好
  · 可用快捷键操作自动调零、自动调间隔
  · 电气控制部分采用可编程控制器,用户可以进行功能扩展

  料斗系统
  称量斗本体采用优质钢板制造。在应力集中点采用加强措施,加强筋采用外筋。称量斗四周接缝圆滑,称量斗四壁与水平线的夹角满足要求,两壁交汇处圆弧过渡。称量斗上下口有良好的密封措施。称量斗安装振动器,下料完毕及时振动,以免积料。为保证运输安全、方便,秤体及机架为组合式,秤体和机架在厂内预组装后现场焊接。

  称重控制系统

  称重传感器
  额定输出:1.5mv/v±0.1%
  非线性:0.02%
  重复性:0.02%
  蠕变:0.03%
  激励电压:10~15VAC/DC
  输入电阻:650Ω±5Ω
  输出电阻:605Ω±5Ω
  温度范围:-20℃~+60℃
  安全超载:150%
  极限超载:200%
  防护等级:IP67

  eaccor-9000静态重量指示器
  9000现场安装型积算器和面板安装型积算器采用微处理器控制,处理称重传感器的重量信号,计算出重量值,显示在仪表上。 可外加通讯板使用 RS-232 或 RS-485 接口和上位机通讯。
  仪表采用全中文操作界面,操作直观简便。并具有多种自动检测功能, 便于用户校准和维护。

  环境参数
  1. 室内/室外安装地点应近可能靠近称重传感器, 注意防尘,防潮。
  2. 储存温度-40℃ — +70℃;运行温度-10℃ — +40℃
  3.***大相对湿度:95%
  电源
  ·220VAC±10%50Hz
  ·保险丝2A
  ·EMI/RFI滤波器
  称重传感器
  · 仪表提供10VDC ± 10%, 200mA 激励电源, 可并联4个称重传感器
  · 灵敏度,0.7mV/V – 3.5mV/V
  · ***大输入信号 33mV
  · 称重传感器屏蔽接地
  · 电缆距离大于 60 米(不超过 900米)时采用激励补偿电路
  · 本地或远程补偿选择

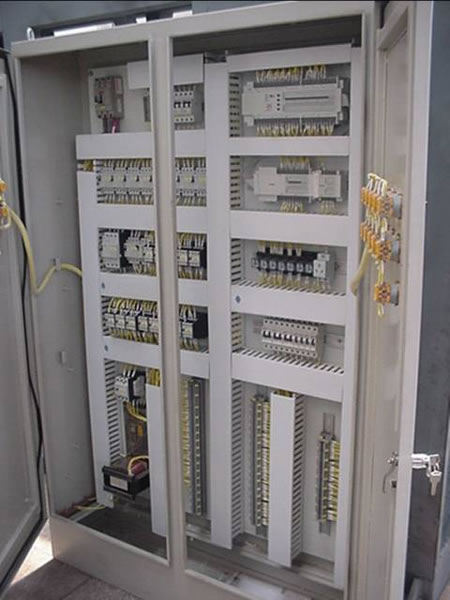

  电气控制系统
  校验过程采用PLC控制方式。可由现场手动或工控机实现对设备的操作,并通过读取称重仪表的信号以实现自我检定和对皮带称标定时数据的显示和统计。实物标定装置与输煤系统留有足够的通讯接口。

  自检系统

  砝码提升机
  电动型砝码提升机,工作可靠、平稳、系统简单合理,能保证传感器受力新颖,正确性,该装置处于国内比较先进的地位。
  B 标准砝码
  重量:每只1000kg 或2000kg。
  标准砝码精度等级:M11
