倾斜开关
  • 产品名称:倾斜开关
  • 产品编号:
  • 产品概括:
  • 使用精度:
  • 详情介绍

  技术说明:
  倾斜开关和控制器--用于料流、堵塞及料位检测

  工作原理:
  垂直悬挂的倾斜开关在受到物料的作用力后偏离垂直方向超过15°时,倾斜开关内的水银开关动作,无论向哪个方向倾斜,常闭的触点会断开。当倾斜开关脱离物料时,倾斜开关回到垂直位置后,水银开关接通。装配导料板后,可用于大流量料流、料位检测;装配不锈钢浮球后专用于粮食料流、料位检测,液体料流料位检测。防爆型可用于气体及粉尘防爆区域。


  技术参数:
  1)20-39倾斜开关探头的额定电压:24VDC/1A
  2)探头运行温度:-30~+80℃
  3)20-38控制器的电压:220VAC
  4)控制器运行温度:-40~+70℃
  5)报警时间延迟:0~10秒可调
  6)额定触点:24VDC,115VAC,240VAC可选

  特点:
  1)标准重载探头为铸铁,表面镀铬(比钢管坚固、抗磨);
  2)水银的含量仅为0.7克,即环保又高效;
  3)报警触点可设定常开或常闭,正常/报警位置可设定,控制装置中有一跳线,允许将开关垂直或倾斜状态定为正常状态;
  4)可配有套管保护探头,减小探头摆动幅度;
  5)标准重载探头底部配有内螺纹,用于连接附件;
  6)斜开关可单独使用探头,也可配合控制装置使用;
  7)坚固,抗腐蚀;
  8)安装简便,所有探头均配有安装附件;
  9)控制装置为工业专用印刷电路板结构;
  10)报警输出时间可调,控制装置中具有0-10秒的可调
  11)其性能已被世界上成千上万的应用实例所证实。

  应用范围:

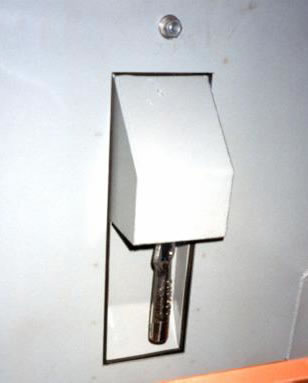

  • 溜槽或转接处堵塞探测
  • 输送机皮带跑偏探测
  • 翻车机卸料探头
  • 用于皮带或振动给料机缺料或无料探测

  倾斜开关探头选择表
  常用形式:
  • 20-39-25 标准,重型探头

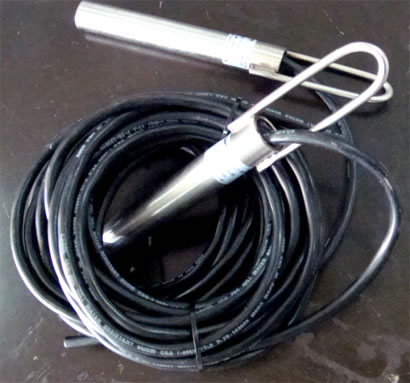

  • 20-30-SS 不锈钢探头
  • 21-39 标准,FM许可CLⅠ+11
  还有其他型号专用于不同场合及适应不同物料的多种倾斜开关。


 型号

说明

总长mm

直径mm

重量kg

20-39-25

标准重型探头

210mm

32mm

0.7kg

20-30

不锈钢,25mm探头

260mm

25mm

0.9kg

20-31

轻量

230mm

25mm

0.45kg

20-32

重型,50mm探头

254mm

51mm

3.6kg

20-39B

标准探头,加热器

210mm

32mm

0.7kg

20-39C

标准探头,高温

210mm

32mm

0.7kg

21-39-FM

标准探头,FM许可

210mm

32mm

0.7kg

20-41

标准探头,115V

210mm

32mm

0.7kg

20-41-SS

不锈钢,25mm115V

260mm

25mm

0.9kg

  可选件:
  浮球-用于液体和低密度的物料
  AR板-耐磨板,用于有/无料流的场合

  倾斜开关常用类型及名称:
  溜槽堵塞开关 料流开关 固体料流开关 水银料位计 倾斜料位计
  不锈钢倾斜开关 塑料倾斜开关 重型倾斜开关 轻型倾斜开关
  防爆倾斜开关 拉姆齐防爆倾斜开关 倾斜开关防爆型
  耐高温倾斜开关 耐高温型倾斜开关 拉姆齐高温倾斜开关 低温倾斜开关
  带导料板倾斜开关 带浮球倾斜开关
